گل میخ چیست؟ | راهنمای کامل گل میخ عرشه فولادی
در صنعت ساختمان سازی مدرن، استفاده از فناوری های نوین و قطعات تخصصی برای اجرای سازه های مقاوم و ایمن اهمیت بسزایی دارد. یکی از این قطعات کلیدی که نقش حیاتی در اتصال مواد مختلف ساختمانی ایفا میکند، گل میخ است. گل میخ به عنوان یک برشگیر، وظیفه اساسی برقراری اتصال محکم بین فولاد و بتن را بر عهده دارد. این قطعه کوچک اما بسیار مهم، در انواع مختلفی از جمله گل میخ سرامیکی تولید میشود و در کاربرد های گسترده ای از سقفهای کامپوزیت تا پلها و سازههای صنعتی استفاده میگردد. درک صحیح از ماهیت، انواع و کاربردهای گل میخ برای مهندسان، پیمانکاران و فعالان صنعت ساختمان ضروری است تا بتوانند بهترین انتخاب را برای پروژههای خود داشته باشند. در این مقاله جامع، قصد داریم تا به بررسی دقیق گل میخ عرشه فولادی ، انواع برشگیر های مختلف و تفاوت های آنها بپردازیم.
گل میخ چیست؟ تعریف و ماهیت برشگیر
گل میخ که در اصطلاح فنی به عنوان “برشگیر” یا “Shear Stud” شناخته میشود، یکی از مهم ترین عناصر اتصال دهنده در سازههای مرکب است. گل میخ هادر واقع رابط میان ورق گالوانیزه و بتن هستند تا بتوانند از لحاظ سازه ای یکپارچگی عملکرد برشی را تامین کنند و مهندسین برای اتصال اجزای سقف های عرشه فولادی از پایه برش گیرهایی به نام گل میخ استفاده میکنند.
ساختار گل میخ شامل یک میله فولادی استوانهای شکل است که یک سر آن به شکل سری مشخص (معمولاً قارچی شکل) طراحی شده و سر دیگر آن برای جوش بر روی سطوح فولادی مناسب سازی گردیده است. گل میخ سقف برای اتصال ایمن و قوی عرشه فولادی به بتن طراحی شده است. این اتصال از جنس فولاد با کربن پایین بوده و به تقسیم فشار بین سقف و بتن کمک میکند.
عملکرد اصلی گل میخ در انتقال نیروهای برشی بین مواد مختلف نهفته است. این قطعه به عنوان یک واسطه عمل کرده و باعث میشود تا دو ماده با خصوصیات مکانیکی متفاوت (فولاد و بتن) بتوانند به صورت یکپارچه تحت بار قرار گیرند. کاربرد اصلی گل میخ اتصال ورق فولادی گالوانیزه به بتن میباشد. البته گل میخ علاوه بر اتصال اجزای تشکیل دهنده سقف عرشه فولادی به یک دیگر نیروی برشی را بین بتن منتقل میکند.
گل میخ به دلیل شکل مشخص سر آن، قابلیت مقاوم سازی در برابر کشش را دارد و همچنین از لحاظ فشاری نیز مقاومت بالایی ارائه میدهد. این ویژگیها باعث شده تا گل میخ به یکی از محبوب ترین انواع برشگیر در پروژههای مدرن تبدیل شود.
انواع گل میخ و برشگیرهای مختلف
گل میخ سرامیکی
گل میخ سرامیکی یکی از پیشرفته ترین انواع گل میخ است که با تکنولوژی خاصی تولید میشود. گلمیخ یا اصطلاحاً برشگیر برای اتصال و تثبیت ورق در سقف عرشه فولادی استفاده میشود. در این نوع گل میخ، یک لایه سرامیکی خاص بر روی انتهای میله قرار داده میشود که وظایف مختلفی را انجام میدهد.
سرامیک موجود در گل میخ سرامیکی به عنوان یک عایق حرارتی و الکتریکی عمل کرده و همچنین در فرآیند جوش نقش مهمی ایفا میکند. این لایه سرامیکی باعث کنترل بهتر فرآیند جوش شده و کیفیت اتصال را بهبود میبخشد. پس از انجام فرآیند جوش، لایه سرامیکی به راحتی قابل جدا شدن است و اتصال محکمی بین گل میخ و سطح فولادی برقرار میگردد.
مزایای استفاده از گل میخ سرامیکی شامل کیفیت جوش بالاتر، کنترل بهتر فرآیند نصب، کاهش نشت جوش و ایجاد اتصالی یکنواخت تر است. این نوع گل میخ معمولاً در پروژه هایی که نیاز به کیفیت بالای جوش دارند، مورد استفاده قرار میگیرد.
گل میخ سرامیکی طبق استانداردهای بینالمللی مانند AWS و EN ISO 14555 تولید میشود و در مقایسه با انواع معمولی، دوام بیشتر و عمر مفید طولانی تری دارد. لایه سرامیکی این نوع برشگیر امکان جوشکاری در شرایط آب و هوایی مختلف را فراهم کرده و نیاز به تعمیرات بعدی را به حداقل میرساند.
فروش فوق العاده گل میخ و سرامیک
برشگیر ناودانی
یکی از مهم ترین محصولاتی که برای اتصالات مصالح بتنی و فولادی استفاده میشود، برشگیر ناودانی است که وظیفه یکپارچه سازی تیرهای فولادی و بتن را برعهده دارد و برشگیر ناودانی یا ناودانی برشی یک قطعه فولادی است که در سقف سازههای فلزی، بتنی و کامپوزیتی استفاده میشود.
برشگیر ناودانی که در گذشته بیش از گل میخ مورد استفاده قرار میگرفت، دارای مقطع ناودانی شکل (U شکل) است. این نوع برشگیر معمولاً در اندازههای مختلف تولید شده و بر اساس ابعاد و ضخامت متفاوتی طبقهبندی میشود.
در عصر امروز کمتر کسی است که استفاده از برشگیر ناودانی را به گل میخ ترجیح دهد. این تغییر در اولویت استفاده به دلیل مزایایی است که گل میخ نسبت به برشگیر ناودانی دارد، از جمله سرعت نصب بالاتر، کیفیت اتصال بهتر و مقرون به صرفه تر بودن.
برشگیر نبشی
برش گیر نبشی به عنوان یک اتصال دهنده بین بتن و سطوح فولادی عمل کرده و به حفظ پایداری و یکپارچگی سازه های مرکب کمک میکند. برشگیر نبشی دارای مقطع L شکل است و معمولاً برای کاربردهای خاصی استفاده میشود که نیاز به مقاومت جانبی بیشتری وجود دارد.
این نوع برشگیر نسبت به گل میخ حجیم تر است و فضای بیشتری اشغال میکند، اما در مواردی که نیاز به مقاومت بالا در جهتهای مختلف وجود دارد، میتواند گزینه مناسبی باشد. برشگیر نبشی معمولاً از طریق جوش یا پیچ و مهره به سطوح فولادی متصل میشود.
انواع برشگیر شامل ناودانی، نبشی و گل میخ میشود و گزینههای دیگری مانند نبشی و ناودانی نیز میتوانند به عنوان برشگیر در اجرای سقف عرشه فولادی استفاده شوند.
مشخصات فنی و استانداردهای گل میخ
تولید گل میخ های با کیفیت نیازمند رعایت استانداردهای بینالمللی است تا بتوان اطمینان حاصل کرد که این قطعات در شرایط مختلف عملکرد مطلوبی خواهند داشت.
ترکیب شیمیایی و جنس
گل میخهای استاندارد از فولاد با کربن پایین (Low Carbon Steel) ساخته میشوند. ترکیب شیمیایی این فولاد معمولاً شامل کربن کمتر از 0.2 درصد، منگنز بین 0.4 تا 1.2 درصد، سیلیسیم کمتر از 0.3 درصد، فسفر کمتر از 0.04 درصد و گوگرد کمتر از 0.05 درصد است. این ترکیب شیمیایی ویژگی جوش پذیری مناسب و مقاومت کافی را فراهم میکند.
خصوصیات مکانیکی
مقاومت کششی گل میخ های استاندارد باید حداقل 400 مگاپاسکال باشد. حد تسلیم نیز معمولاً در حدود 350 مگاپاسکال قرار دارد. مقاومت برشی که مهم ترین پارامتر در طراحی است، برای هر قطر مشخص شده و معمولاً بین 60 تا 150 کیلونیوتن متغیر است.
ازدیاد طول گل میخ در شکست نباید کمتر از 15 درصد باشد تا انعطاف پذیری مناسبی داشته باشد. سختی گل میخ نیز در محدوده مشخصی قرار دارد تا ترکیبی از استحکام و انعطاف پذیری را ارائه دهد.
ابعاد و مشخصات هندسی
گل میخها در قطرهای مختلفی تولید میشوند که متداول ترین آنها شامل 16، 19، 22 و 25 میلی متر است. طول گل میخ ها نیز معمولاً بین 75 تا 200 میلیمتر متغیر است. انتخاب اندازه مناسب بستگی به شرایط پروژه، نوع ورق عرشه فولادی، ضخامت بتن و بارهای طراحی دارد.
شکل سر گل میخ نیز پارامتر مهمی است که بر عملکرد آن تأثیر میگذارد. سر قارچی شکل که متداول ترین نوع است، مقاومت مناسبی در برابر کشش ایجاد میکند. قطر سر معمولاً 1.5 تا 2 برابر قطر بدنه گل میخ انتخاب میشود.
استانداردهای کنترل کیفیت
تولید گل میخ باید بر اساس استانداردهای معتبری مانند AWS D1.1 (American Welding Society) و DIN EN ISO 13918 انجام شود. این استانداردها جنبههای مختلف تولید، کیفیت مواد، ابعاد، روشهای تست و نحوه نصب را پوشش میدهند.
تستهای کنترل کیفیت شامل آزمون کشش، آزمون برش، بررسی ابعاد، تست اولتراسونیک، آنالیز شیمیایی و بررسی کیفیت جوش است. این آزمونها اطمینان میدهند که محصول نهایی از کیفیت مورد نیاز برخوردار است.
سقفهای کامپوزیت و عرشه فولادی
اصلی ترین کاربرد گل میخ در اجرای سقفهای کامپوزیت است. در این سیستم، ورق های عرشه فولادی به عنوان قالب دائمی عمل کرده و بتن بر روی آنها ریخته میشود. گل میخها وظیفه اتصال این دو ماده را بر عهده دارند تا سقفی یکپارچه و مقاوم حاصل شود.
در سقفهای عرشه فولادی، گل میخها معمولاً با فواصل منظم بر روی تیرهای فولادی نصب میشوند. این فواصل بر اساس محاسبات سازه ای و بارهای طراحی تعیین میگردد. استفاده از گل میخ در این سیستمها باعث کاهش وزن کلی سازه، افزایش دهانه مفید و بهبود عملکرد لرزه ای میشود.
ساختمانهای مسکونی و تجاری
در ساختمانهای مسکونی چندطبقه و مجتمع های تجاری، استفاده از سقفهای کامپوزیت با گل میخ مزایای متعددی دارد. سرعت اجرای بالا، کاهش وزن سازه، امکان عبور تأسیسات و صرفه جویی اقتصادی از جمله این مزایا هستند.
در این نوع ساختمانها، گل میخها معمولاً در اندازههای کوچک تر استفاده میشوند زیرا بارهای وارده کمتر از ساختمانهای صنعتی است. انتخاب صحیح اندازه و تعداد گل میخ در این پروژهها بر روی اقتصاد کلی پروژه تأثیر مستقیم دارد.
پلها و سازههای راهی
در صنعت راهسازی و پل سازی، گل میخ کاربرد گستردهای دارد. در پلهای کامپوزیت، تیرهای فولادی با عرشه بتنی از طریق گل میخ به هم متصل میشوند. این اتصال باعث میشود تا بار ترافیکی به طور یکنواخت بین تیرها توزیع شده و عملکرد کلی پل بهبود یابد.
در دیوار حائلها و سازههای نگه دارنده نیز از گل میخ برای اتصال پنلهای بتنی به قاب های فولادی استفاده میشود. این کاربرد به ویژه در پروژههای زیرساختی شهری اهمیت زیادی دارد.
ساختمانهای صنعتی و انبارها
در ساختمان های صنعتی که نیاز به سقفهایی با دهانههای بزرگ و ظرفیت باربری بالا وجود دارد، استفاده از سیستمهای کامپوزیت با گل میخ بسیار رایج است. این سیستمها امکان اجرای سقفهایی با دهانه های بزرگ را فراهم میکنند که برای عملکرد صنعتی ضروری است.
انبارها، کارخانجات، مراکز توزیع و فضاهای تجاری بزرگ از جمله کاربردهای اصلی این سیستمها محسوب میشوند. در این موارد، گل میخهای با قطر و طول مناسب انتخاب میشوند تا بتوانند بارهای سنگین تجهیزات صنعتی را تحمل کنند.
روشهای نصب و اجرا
تجهیزات نصب

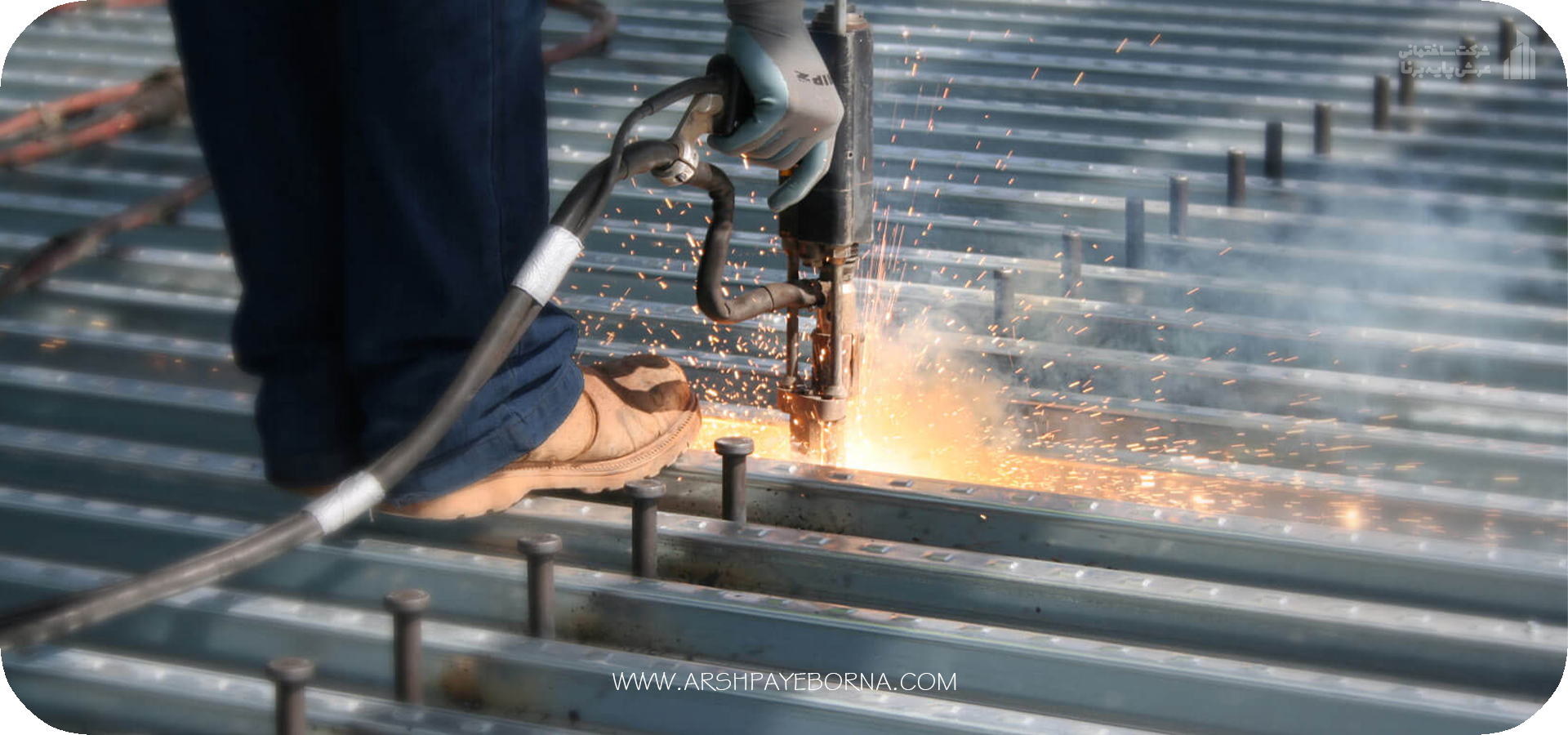

نصب گل میخ نیازمند تجهیزات تخصصی است که مهم ترین آنها دستگاه جوش گل میخ (Stud Welding Gun) است. این دستگاه که معمولاً به صورت خودکار عمل میکند، قابلیت کنترل دقیق پارامترهای جوش را دارد. دستگاههای جوش گل میخ در انواع مختلف از جمله دستی، نیمه اتوماتیک و تمام اتوماتیک تولید میشوند. انتخاب نوع دستگاه بستگی به حجم کار، شرایط محل اجرا و سطح دقت مورد نیاز دارد.
فرآیند نصب
فرآیند نصب گل میخ شامل مراحل مختلفی است که باید با دقت انجام شود. ابتدا سطح ورق فولادی باید تمیز و عاری از رطوبت، چربی و زنگ باشد. سپس گل میخ در محل مشخص شده قرار داده و فرآیند جوش آغاز میشود. طی فرآیند جوش، جریان الکتریکی کنترل شدهای بین گل میخ و سطح فولادی برقرار میشود که باعث ذوب محلی فلز و ایجاد اتصال محکم میگردد. این فرآیند در زمان بسیار کوتاه (معمولاً کمتر از یک ثانیه) انجام میشود. پس از اتمام جوش، کیفیت اتصال با روشهای مختلف نظیر بازرسی چشمی، تست خمش و در موارد خاص آزمونهای غیرمخرب کنترل میشود.
نکات ایمنی و کنترل کیفیت
رعایت نکات ایمنی در حین نصب گل میخ ضروری است. استفاده از تجهیزات حفاظت فردی، اطمینان از تهویه مناسب محیط کار، کنترل شرایط آب و هوایی و آموزش کافی پرسنل از جمله موارد مهم است.
کنترل کیفیت نصب نیز باید به طور مداوم انجام شود. این کنترل شامل بررسی محل قرارگیری گل میخها، کیفیت جوش، عدم وجود تنشهای اضافی و انطباق با نقشههای اجرایی است.
مقایسه گل میخ با سایر برشگیرها
مزایای گل میخ نسبت به برشگیر ناودانی
مهم ترین مزیت گل میخ نسبت به برشگیر ناودانی در سرعت و سهولت نصب نهفته است. نصب گل میخ با استفاده از تجهیزات خودکار و در زمان بسیار کوتاه (کمتر از یک ثانیه) امکان پذیر است، در حالی که نصب برشگیر ناودانی زمان بیشتری میطلبد.
از نظر اقتصادی نیز گل میخ معمولاً مقرون به صرفه تر است زیرا تولید انبوه و استاندار دسازی آن بهتر انجام شده است. همچنین میزان مصرف گل میخ در واحد سطح معمولاً کمتر از برشگیر ناودانی است که این موضوع باعث کاهش هزینه کل پروژه میشود.
کیفیت اتصال نیز در گل میخ به دلیل طراحی بهینه و کنترل دقیق تر فرآیند تولید معمولاً بالاتر است. یکنواختی ابعاد و خصوصیات مکانیکی گل میخها باعث قابل پیشبینیتر بودن رفتار سازه ای میشود.
معایب با برشگیر نبشی
برشگیر نبشی اگرچه در برخی موارد خاص کاربرد دارد، اما نسبت به گل میخ چندین نقطه ضعف دارد. حجیم تر بودن، نیاز به فضای بیشتر، پیچیدگی نصب و هزینه بالاتر از جمله این موارد است.
گل میخ به دلیل طراحی فشرده تر، فضای کمتری اشغال میکند و امکان نصب تعداد بیشتری در واحد سطح را فراهم میآورد. این ویژگی در پروژههایی که نیاز به ظرفیت باربری بالا دارند، اهمیت ویژهای دارد.
آینده و تحولات فناوری
صنعت تولید گل میخ همچنان در حال تکامل است و فناوری های جدیدی در این زمینه توسعه مییابد. استفاده از فولادهای پیشرفته تر، بهبود فرآیندهای تولید، توسعه سیستمهای نصب هوشمند و کاربرد هوش مصنوعی در کنترل کیفیت از جمله جهت گیریهای آینده این صنعت است.
همچنین توجه بیشتر به مسائل زیست محیطی و توسعه پایدار باعث شده تا محققان به دنبال راههایی برای کاهش آثار زیست محیطی تولید و استفاده از گل میخ باشند. این موضوع شامل بهینه سازی فرآیندهای تولید، کاهش مصرف انرژی و امکان بازیافت مواد است.
نتیجه گیری خرید گل میخ
گل میخ به عنوان یکی از اساسی ترین اجزای برشگیر در صنعت ساختمان، نقش کلیدی در ایجاد اتصالات محکم و ایمن بین فولاد و بتن ایفا میکند. تنوع انواع گل میخ از جمله گل میخ سرامیکی، امکان انتخاب مناسب ترین گزینه برای هر پروژه را فراهم میآورد که شما می توانید از طریق شرکت عرش پایه برنا خریداری کنید.
مطالعه تطبیقی گل میخ با سایر برشگیرها نظیر برشگیر ناودانی و برشگیر نبشی نشان میدهد که گل میخ از نظر سرعت نصب، کیفیت اتصال و مقرون به صرفه بودن مزایای قابل توجهی دارد. این مزایا باعث شده تا گل میخ به انتخاب اول مهندسان و پیمانکاران در اکثر پروژهها تبدیل شود.
کاربردهای گسترده گل میخ در سقفهای کامپوزیت، پلها، ساختمانهای صنعتی و مسکونی نشان دهنده اهمیت راهبردی این قطعه در صنعت ساختمان است. رعایت استانداردهای تولید و نصب، کلید دستیابی به عملکرد مطلوب و ایمنی سازه است.
آینده صنعت گل میخ با توجه به پیشرفتهای فناوری، توسعه مواد جدید و توجه بیشتر به مسائل زیست محیطی، روشن و امیدوارکننده است. انتخاب درست گل میخ و اجرای صحیح آن، گامی مهم در جهت ساخت سازه هایی مقاوم، ایمن و اقتصادی محسوب میشود.
در نهایت، درک جامع از ماهیت، انواع و کاربردهای گل میخ برای تمامی فعالان صنعت ساختمان ضروری است تا بتوانند بهترین تصمیمات را در پروژههای خود اتخاذ کنند و به ساخت سازه هایی با کیفیت، دوام و عملکرد بهینه کمک نمایند.
- گل میخ چیست و چه کاربردی دارد؟
گل میخ یک نوع برشگیر فولادی است که برای ایجاد اتصال محکم بین سطوح فولادی و بتن استفاده میشود. این قطعه در سقفهای کامپوزیت، پلها و سازههای ترکیبی کاربرد دارد و وظیفه انتقال نیروهای برشی بین دو ماده را بر عهده دارد.
- تفاوت گل میخ سرامیکی با گل میخ معمولی چیست؟
گل میخ سرامیکی دارای یک لایه سرامیکی خاص در انتهای میله است که کیفیت جوش را بهبود میبخشد و به عنوان عایق حرارتی و الکتریکی عمل میکند. این نوع نسبت به گل میخ معمولی دوام بیشتر، کیفیت اتصال بهتر و کنترل دقیقتر فرآیند جوشکاری را ارائه میدهد.
- آیا گل میخ بهتر است یا برشگیر ناودانی؟
گل میخ از نظر سرعت نصب، هزینه و کیفیت اتصال برتری دارد. برشگیر ناودانی زمانبر بوده و نیاز به جوشکاری دقیقتر دارد، در حالی که گل میخ با استفاده از دستگاه جوش استاد به سرعت نصب میشود.
- برای نصب گل میخ به چه تجهیزاتی نیاز است؟
برای نصب گل میخ به دستگاه جوش استاد (Stud Welding)، منبع برق مناسب، گل میخهای استاندارد و سطح فولادی تمیز نیاز دارید. همچنین رعایت استانداردهای ایمنی و استفاده از تجهیزات حفاظتی الزامی است.
- استانداردهای گل میخ کدامند؟
گل میخ باید طبق استانداردهای بینالمللی مانند AWS D1.1، EN ISO 13918 و EN ISO 14555 تولید و نصب شود. این استانداردها مشخصات فنی، روشهای آزمون و الزامات کیفی را تعیین میکنند.
- آیا گل میخ در ساختمانهای مسکونی هم کاربرد دارد؟
بله، گل میخ در ساختمانهای مسکونی با سقف عرشه فولادی، اتصال تیرهای فولادی به دالهای بتنی و پارکینگهای طبقاتی کاربرد دارد و باعث افزایش سرعت اجرا و کاهش هزینهها میشود.
- عمر مفید گل میخ چقدر است؟
با رعایت استانداردهای نصب و استفاده از گل میخهای با کیفیت، عمر مفید این قطعات با عمر سازه برابر است و در طول عمر ساختمان نیازی به تعویض ندارند.
- آیا میتوان گل میخ را در محیطهای خورنده استفاده کرد؟
برای محیطهای خورنده میتوان از گل میخهای گالوانیزه یا فولاد ضدزنگ استفاده کرد که مقاومت بالایی در برابر خوردگی دارند. انتخاب نوع مناسب بسته به شرایط محیطی پروژه ضروری است.
